E/DMOS倒相器工作原理詳解及分析

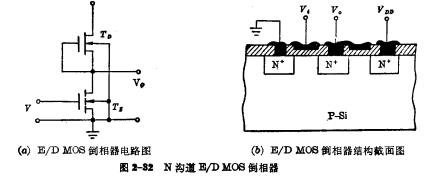

E/D MOS倒相器是增強型-耗盡型MOS倒相器的簡稱，是為了提高MOS電路性能而發展起來的新型電路。它的輸入管是增強型器件（簡稱EMOS管），負載管是耗盡型器件（簡稱DMOS管）。圖2-32（a）所示為N溝道E/D MOS倒相器的電路圖，其中為輸入管，為負載管。由于負載管的柵和源聯結在一起，故負載管的柵源電壓始終為。因為存在原始溝道，管子一直處于導通狀態。隨著負載管漏源電壓的變化，它既可以工作在飽和區，又可工作在非飽和區。圖2-32（b）表示E/D MOS倒相器的結構截面圖。

一、E/DMOS倒相器工作原理

如果倒相器輸入電壓，輸入管截止，因其截止電阻遠大于負載管的溝道電阻，所以電源電壓全部降落在輸入管上，使倒相器的輸出電壓。如果輸入電壓，輸入管導通，由于導通電阻比負載管小得多，電源電壓幾乎全部降落在負載管上，所以，輸出電壓近似為0V。這樣，倒相器就達到了“0”、“1”電平的轉換，完成了倒相功能。

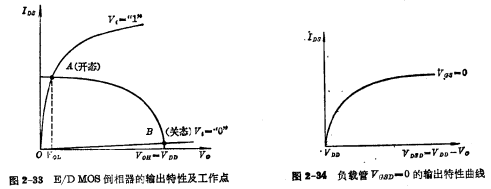

和討論E/EMOS的方法一樣，我們可以在輸出特性曲線上，找到開態和關態的兩個工作點。首先，對應著倒相器輸入“0”和“1”兩個狀態，可得到兩根輸出特性曲線。然后找到一根負載線，和輸入管的兩根特性曲線相交于A、B兩點，即為開態工作點和關態工作點。如圖2-33所示。下面敘述一下這根負載線是如何作出來的。

上面已經講到，E/D MOS倒相器的負載管是耗盡型器件，而且，所以它有一根對應的輸出特性曲線，如圖2-34所示。E/DMOS倒相器工作原理，因為負載管漏極接固定電源，源極接變化的輸出電壓，因此，取其坐標原點為，把這很特性曲線選加在輸入管的兩根輸出特性曲線圖上，就成為E/DMOS倒相器的負載線。
