你知道解析功率場效應管保護電路設計的方法嗎?它有什么作用?什么是保護電路

鑒于電源電路存在一些不穩定因素，而設計用來防止此類不穩定因素影響電路效果的回路稱作保護電路。比如有過流保護、過壓保護、過熱保護、空載保護、短路保護等。

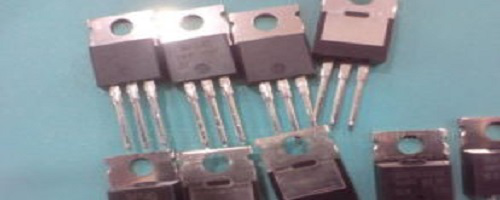

功率場效應管保護電路設計

功率場效應管自身擁有眾多優點，但是MOSFET管具有較脆弱的承受短時過載能力，特別是在高頻的應用場合，所以在應用功率MOSFET對必須為其設計合理的保護電路來提高器件的可靠性。功率MOSFET保護電路主要有以下幾個方面：

1)防止柵極di/dt過高：

由于采用驅動芯片，其輸出阻抗較低，直接驅動功率管會引起驅動的功率管快速的開通和關斷，有可能造成功率管漏源極間的電壓震蕩，或者有可能造成功率管遭受過高的di/dt而引起誤導通。為避免上述現象的發生，通常在MOS驅動器的輸出與MOS管的柵極之間串聯一個電阻，電阻的大小一般選取幾十歐姆。

2)防止柵源極間過電壓由于柵極與源極的阻抗很高，漏極與源極間的電壓突變會通過極間電容耦合到柵極而產生相當高的柵源尖峰電壓，此電壓會使很薄的柵源氧化層擊穿，同時柵極很容易積累電荷也會使柵源氧化層擊穿，所以要在MOS管柵極并聯穩壓管以限制柵極電壓在穩壓管穩壓值以下，保護MOS管不被擊穿，MOS管柵極并聯電阻是為了釋放柵極電荷，不讓電荷積累。

3)防護漏源極之間過電壓

雖然漏源擊穿電壓VDS一般都很大，但如果漏源極不加保護電路，同樣有可能因為器件開關瞬間電流的突變而產生漏極尖峰電壓，進而損壞MOS管，功率管開關速度越快，產生的過電壓也就越高。為了防止器件損壞，通常采用齊納二極管鉗位和RC緩沖電路等保護措施。

當電流過大或者發生短路時，功率MOSFET漏極與源極之間的電流會迅速增加并超過額定值，必須在過流極限值所規定的時間內關斷功率MOSFET，否則器件將被燒壞，因此在主回路增加電流采樣保護電路，當電流到達一定值，通過保護電路關閉驅動電路來保護MOSFET管。圖1是MOSFET管的保護電路，由此可以清楚的看出保護電路的功能。

鋰電池保護電路

由兩個場效應管和專用保護集成塊S--8232組成，過充電控制管FET2和過放電控制管FET1串聯于電路，由保護IC監視電池電壓并進行控制，當電池電壓上升至4.2V時，過充電保護管FET2截止，停止充電。為防止誤動作，一般在外電 路加有延時電容。當電池處于放電狀態下，電池電壓降至2.55V時，過放電控制管FET1截止，停止向 負載供電。

過電流保護是在當負載上有較大電流流過時，控制FET1使其截止，停止向負載放電，目的是為了保護電池和場效應管。過電流檢測是利用場效應管的導通電阻作為檢測電阻，監視它的電壓降，當電壓降超過設定值時就停止放電。在電路中一般還加有延時電路，以區分 浪涌電流和短路電流。該電路功能完善，性能可靠，但專業性強，且專用集成塊不易購買，業余愛好者不易仿制。

因為Li+電池過充或過放可能會導致爆炸并造成人員傷害，所以使用這類電池時，安全是主要關心的問題。因此，商用鋰離子電池組通常包括象DS2720這樣的保護電路(圖7)。DS2720提供了可充電Li+電池所需的所有保護功能，如：在充電時保護電池、防止電路過流、通過限制電池的放電電壓延長電池壽命。
