MOS器件的閾值電壓定義及分析

MOS器件的閾值電壓

1、閾值電壓V_T

所謂MOS器件的閥值電壓，是指器件的漏源剛好導通時的柵電壓。這實際上要滿足Si表面達到強反型條件，即表面勢。MOS閾值電壓。那么究竟要加多大的柵電壓才能滿足強反型條件呢？如果源極接地，這里的柵電壓就是指柵源電壓VGS。

由前面的分析知道，一個實際的MOS器件要達到強反型，首先要建立平帶條件。必須在柵極上加一個電壓，以抵消由于功函數差及有效表面電荷對能帶的影響，使能帶變平。這個平帶電壓，由（1-18）與（1-20）兩式之和給出，即：

在平帶的基礎上，還必須再在柵上施加一個電壓，以達到強反型條件，這個電壓（1-1）式給出：

這里，

所以，

稱為本征閥電壓，即理想MOS器件的閾值電壓。為空間電荷區中單位面積的電荷量。MOS閾值電壓。對于N型材料，為正值，對于P型材料，為負值。

將（1-21）和（1-22）兩式相加，即得到MOS器件的閾值電壓的表達式：

（1-23）式是通過分析N溝道MOS系統得來的，但它是一個普遍公式，也適合于P道MOS器件。對于不同的材料，閥值電壓式中各個因素取值的正負是不同的，可歸納于表1-2中。

由表可見，對于N型襯底的P溝道MOS器件（1-23）式中四項符號一致（一般小于零），可以理解為四項取絕對值相加，并在和數之前加負號。因此N型襯底總是做出增強型器件，其閥值電壓VT是負的。而對于N溝道MOS器件，由于P型襯底的，所以有可能出現下面的情況，即：

在這一情況下，閥值電壓為負值，說明溝道已經形成，成為耗盡型器件。在生產N溝道增強型MOS晶體管時，往往容易出現表面耗盡，所以必須采取有效措施，例如襯底的電阻率一定要取得很低（一般至少在以下），在工藝中盡量降低氧化層中的有效正電荷密度，使上述不等式的不等號換向，即：

這樣才能得到VT為正值的N溝道增強型器件。

對于增強型器件，閾值電壓總是隨氧化層厚度增加而增加，對耗盡型器件，實際碰到的情況，也是如此。

下面舉例說明有關閥值電壓中各項的典型數據。MOS閾值電壓。常見P溝道MOS器件的閾值電壓為-4V，N型襯底的摻雜濃度約為氧化層厚度根據上面數據，先查圖1-10得再查圖1-18得，然后算得

從該例子可看到一般P溝道MOS晶體管的閱值電壓主要由三項決定?？梢娨r底電阻率的選擇及工藝上對的控制是決定閥值電壓的重要因素。

2、短溝道效應對VT的影響

上面我們在導出VT的公式時，所考慮MOS晶體管的溝道是），漏、源擴散區耗盡層對VT的影響就不能再被忽略了。一般說來，短溝道MOS晶體管的VT要比與溝道MOS晶體管的VT小。在短溝道的情況，VT不僅與襯底濃度N及有關，而且還與溝道長度L和漏、源擴散區的結深有關，圖1-15表示MOS晶體管VT與溝道長度L的實驗關系曲線?？梢?，溝道愈短，VT減小的速率愈快。造成這種影響的原因在于溝道耗盡層中電離雜質電荷密度對VT的貢獻減小了。MOS閾值電壓。在長溝道的情況下，可以認為在溝道L下面的全部都對VT有貢獻，而在短溝道的情況下，由于溝道兩端的源、漏擴散區對溝道內靜電勢分布的影響增強，源漏擴散區中耗盡層電離雜質電荷的電力線，將有一部分終止在溝道下面的耗盡區，如圖1-16所示。這樣，就削弱了對VT的貢獻。也可以認為溝道下面耗盡區電離雜質減少了，故使VT減小。

理論計算，短溝道MOS晶體管的閥值電壓Vr為：

其中為源漏擴散區的擴散深度，L為溝道長度，為耗盡區的寬度。從（1-25）式可見，要減弱短溝道MOS品體管溝道長度對VT的影響，必須減小漏、源擴散區的結深

，或增大襯底雜質濃度N。

3、背面柵數應對VT的影響

MOS晶體管作為單管使用時，它的源和襯底連接在一起，共同接地。但當MOS晶體管構成電路時，有些管子的源和村底不直接相連，例如在

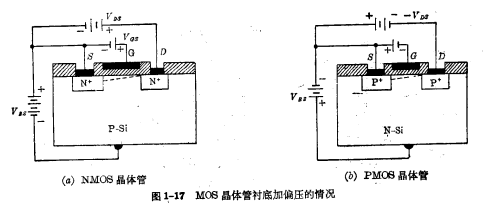

襯底和源極之間加上一定的偏置電壓Vas。如圖1-17所示。

當源極與襯底之間加偏壓后，使源擴散區和襯底之間的PN結處于反向偏置。這樣，溝道要受到襯底偏置電壓的調制。這種效應通常稱為“背面柵”效應，或“襯底偏置效應”。

從圖1-17中看到，反向偏置電壓是通過源極加在溝道和襯底之間的，因為溝道是很薄的，可看作為單邊突變PN結的N⁺區，反向偏置的結果會使溝道和襯底間的耗盡層向襯底內部展寬，耗盡層中的電荷增多。由于要保持MOS系統的電中型條件，必定會減少溝道中的電子電荷，使溝道變得更薄。MOS閾值電壓。如果要維持原來的溝道寬度，就必須在柵極上積累更多的正電荷，以平衡耗盡層中增加的負電荷。這就意味著要增加閥值電壓

溝道變薄，甚至消失。這就說明，偏置電壓的絕對值越大，閥值電壓的增加量也越大。圖1-18表示溝道隨變化的情況。其中為溝道未受到調制；（b）為

的大小，可以從閥值電壓的表示式求得。由于源極和襯底加了反向偏置電壓以后，能帶的彎曲程度愈甚，空間電荷區中的電荷密度增加，其數量由下式給出：

于是閥值電壓的表達式可改為：

將（1-27）式減去（1-23）式，得到：

如果是P溝道MOS管，當襯底與源極之間存在偏壓時，如圖1-17（b）的情況，閥值電壓的增量為：

根據以上分析知道：

對于N溝道MOS晶體管，因為所以得到對于P溝從（1-28）、（1-29）兩式表明，與襯底濃度和偏置電壓的大小有密切關系。如圖1-19所示。道MOS晶體管，因為所以得到

在工程計算中，為了方便起見，閥值電壓的增量往往采用近似表達式：

式中的為襯底偏置效應常數，它隨襯底摻雜濃度而變化，其典型值為：對于N溝道MOS晶體管，對于P溝道MOS晶體管，最后，還得對VT著重說明一點，上面所說的MOS器件的閾值電壓閥值電壓VT，正好是形成溝道時的柵電壓，與管子的幾何尺寸無關。MOS閾值電壓。但在生產實際中，VT往往定為漏源電流為時所施加的柵電壓，這和上面講到的不完全一樣。因為時定出的閥值電壓往往還在一定程度上依賴幾何尺寸，所以生產中測出來的閥電壓，要比上面所講的閥電壓大些。
