單溝道MOS門電路詳解及概述分析

一、單溝道MOS門電路

前面敘述的各種倒相器，就是一個“非”門電路，具有邏輯“非”的功能。即輸入為“1”，輸出為‘0”；反之輸入為“0”，輸出為“1”。

MOS門電路,單溝道MOS門電路可根據輸入器件與負載器件溝道的異同，分為單溝道門電路和雙溝道門電路。前面講到的E/EMOS、E/DMOS倒相器的負載與輸入器件，都是同一種溝道組成的，屬單溝道電路；而CMOS電路的負載管和輸入管的溝道是不同的，故屬雙溝道電路。下面我們分別介紹一些MOS門電路的基本形式。在討論中，除了特別指明以外，都按正邏輯規定。

1、“與非”門電路

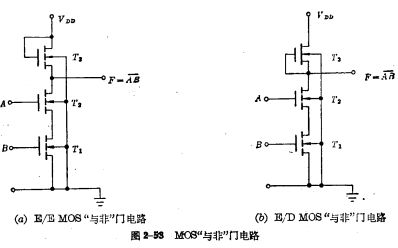

圖2-53所示分別為E/EMOS“與非”門電路和E/DMOS“與非”門電路。圖2-53（a）由三個N溝道增強型MOS管組成，串聯為輸入管，為負載管，圖2-53（b）由兩個增強型管和一個耗盡型管組成，串聯為輸入管，為負載管。A、B為輸入端，F(xiàn)為輸出端。

單溝道MOS門電路

當A、B兩個輸入端同時為導通，由于導通電阻很小，所以輸出為“0”電平。當A、B兩個輸入端中任意一個為“0”，即或管截止，整個電路就不能導通，輸出為“1”電平。顯然，輸出F與輸入A、B之間是“與非”關系。其邏輯式為單溝道MOS門電路。

“與非”門電路的形式，與倒相器電路的形式是相同的，所不同的是幾個串聯的輸入管替代了倒相器的一個輸入管。若串聯的每個輸入管的溝道寬長比與倒相器的相等，那么這兩輸入端的“與非”門電路，其導通等效電阻應是倒相器輸入管導通電阻的2倍。單溝道MOS門電路,當“與非”門的兩個輸入管全部導通，輸出的低電平就等于倒相器的2倍，這是我們所不希望的。為了達到與倒相器輸出低電平的數值相同，在設計時必須使串聯的每個輸入管導通的等效電阻為倒相器的二分之一，即溝道寬長比要等于倒相器的2倍。若有N個輸入端的“與非”門電路，顯然每個輸入管的溝道寬長比，應等于倒相器輸入管的N倍。

單溝道MOS門電路

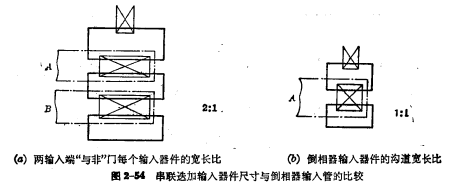

圖2-54表明，串聯迭加器件幾何圖形的面積，比倒相器輸入管所占的面積大很多倍，因此電路圖形占用晶面很大，影響集成度及工藝成品率。另外，寄生電容增大，對開關速度帶來不良影響，面且，在串聯選加時，上面A輸入器件的源電位比B器件源電位（地電位）高，當4、B均輸入相同的“1”電平時，（Va）4*（Vos），所以，要使A器件的導通電阻和B器件的相等，就要求單溝道MOS門電路。

單溝道MOS門電路

考慮到以上原因，在MOS電路的邏輯設計中盡可能避免采用迭加形式。同時，對于串聯數目也提出了一個實際的限制，因為隨著串聯器件數目的增加，上述影響將更為嚴重。所以通常以不超過三個串聯器件為宜。

2、“或非”門電路

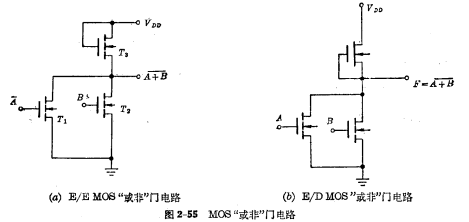

圖2-55為兩輸入端的“或非”門電路。其中2-55（a）是E/E MOS“或非”門電路，由3個N溝道增強型MOS管組成，與并聯為輸入管；圖2-55（b）是E/D MOS“或非”門電路，為N溝道增強型MOS管，為N溝道耗盡型MOS管。

當輸入都為“0”，截止，輸出為“1”電平；當或，任一管子輸入“1”，

或只要一個管子導通，輸出就為“0”電平。所以輸出與輸入A、B是“或非”關系。

單溝道MOS門電路

其邏輯式為：單溝道MOS門電路

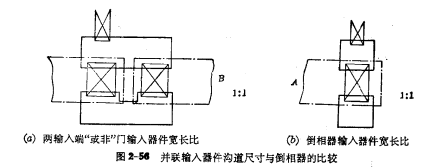

在“或非”門電路中，每個輸入管的尺寸應和倒相器的相同。因為只要并聯器件之中任一支管子處于導通狀態，其通導等效電阻就與倒相器輸入器件的一樣，若幾個并聯的器件同時導通時，輸出的低電平就更低。圖2-56表示并聯門的單個器件溝道的寬長比與倒相器輸入器件相同。

單溝道MOS門電路

對于輸入管并聯的“或非”門，由于不要增大器件的寬長比，因此在提高集成度、減小寄生電容、擴大輸入端數目等方面都比輸入管串聯迭加的優越。因此在MOS邏輯電路設計時，一般都采用輸入管并聯的形式。圖2-56表示并聯門的單個器件溝道的寬長比與倒相器輸入器件相同。,有些輸入端數目需要增加的“與非”門，為了避免串聯工作時的弊病，就往往采用并聯的形式。

單溝道MOS門電路

圖2-57為采用并聯方式構成的三輸入端"與非"門電路。其邏輯式可根據反演侓得到，即：

單溝道MOS門電路

由于這種方法增加了門的級數，因此傳輸延遲時間有些增加。

3、“與”門“或”門及“與或非”門電路

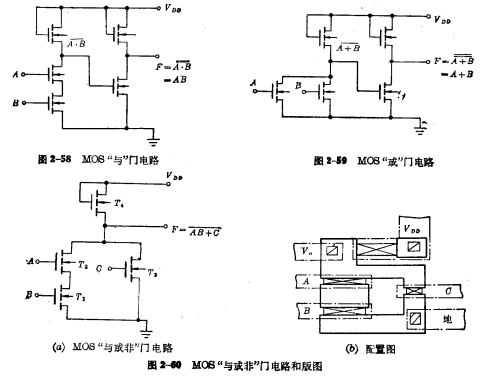

在上述“與非”門后面加一級倒相器，就構成了“與”門電路，如圖2-58所示。同樣在“或非”門后面加一級倒相器，就構成“或”門電路，如圖2-59所示。如果三個輸入器件中申聯，并與并聯，這樣組成的門電路，即為與或非”門電路；若在后面加一級倒相器，就成為“與或”門電路，如圖2-60所示。

從圖2-60（b）中看到，兩個串聯器件的寬長比是并聯器件的2倍。

4、“異或”門電路

圖2-61（a）、（b）分別為“異或”門電路和它的邏輯符號，其中和組成一級“或非”門，；組成第二級“與或非門，的輸入為第一級或非”門的輸出。輸入與輸出的關系為：

單溝道MOS門電路

其邏輯功能可這樣來描述：如果A、B輸入相同的“1”電平或“0”電平，則輸出為“0”電平；否則，A、B輸入相異，輸出就為“1”電平。

單溝道MOS門電路

“異或”門還有一種比較簡單的電路，如圖2-62所示，其中為門控管，為負載管，單溝道MOS門電路組成倒相器。

其工作原理是這樣的：當A、B都是“1”或都是“0”時，”1、T。的柵源電壓Vos均為0V，都不能導通，F(xiàn)’點輸出為“1”電平，經倒相，輸出端F為“0”電平；若A和B電平不同，例如A為“1”，B為“0”，則截止，導通，F’點輸出為“0”電平，經倒相使輸出端F為“1”。完成了“異或”門的功能。

若在“異或”門的后面再加一級非門，就構成“異或非”門，其邏輯式為：

單溝道MOS門電路

“異或非”門也稱為“同或”門。其邏輯功能可以這樣描述：當A、B輸入端相同時，輸出即為“1”A、B輸入端相異時，輸出即為“0”。

在E/DMOS電路中，也可組成和E/EMOS一樣形式的“或”門、“與”門、“異或”、“同或”門電路。這里不再絮述，請讀者參閱有關資料。

5、驅動電路

MOS集成電路的輸入端，一般是MOS管的柵極，因此，不管輸入是“0”

電平還是“1”電平，都沒有電流流入電路，也沒有電流從電路中流出。如果用一個驅動電路去驅動另一個電路；無論是輸出“0”電平或是“1”電平，既沒有被驅動電路的電流流入驅動電路，也不會有驅動電路的電流流入被驅動電路。這與TTL電路是完全不同的。這樣，一個MOS電路是否能驅動任意多的MOS門電路呢？即它的負載能力是否可以為無限大呢？

當然不是的，因為還必須考慮速度問題。

大家知道，每一個MOS集成電路的輸入端對地都有一定的電容，如果被驅動的是許多個相并聯的MOS門電路，則各個電路的輸入電容就要相加，成為輸出級很大的負載電容，如圖2-63所示。因此，當輸出級的輸入電平由“1”變到“0”時，T1由導通變成截止，被驅動電路的輸入電容就要通過前一級的負載管充電，如果被驅動的門很多，即輸入電容很大，前一級的截止時間就很長，速度就要降低，所以為了保證電路有一定的開關速度，電路的負載能力必然受到限制。

單溝道MOS門電路

為了提高MOS集成電路的負載能力，既要提高驅動能力，又要不增大截止時間，就得減小負載管的導通電阻（即增加的寬長比）。在討論E/E飽和負載MOS倒相器時已經指出，為了達到較低的低電平輸出，負載管的寬長比（W/L）乙與輸入管的寬長比（W/L）L，應保持一定的比值。所以增大負載管的寬長比（W/L）z，必須相應地增大輸入管的寬長比，這樣，不僅大大增加了晶片的占用面積，而且增加了寄生電容，使前一級的負載電容增大。因此，這種方法是不可取的。

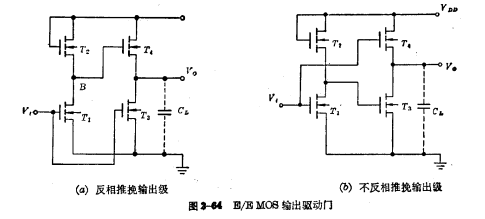

為了提高MOS集成電路的負載能力，人們采用了圖2-64所示的MOS輸出級電路，它由四個MOS管組成，其中組成飽和負載MOS倒相器，兩管的寬長比取得較大。下面以圖2-64（a）來說明它的工作原理。當輸入端為“0”電平時，管截止，使管導通，輸出“1”電平。在靜態條件下，和總有一個是截止的，所以這一對管子的靜態功耗為零。因此，不管的W/L與的W/L有什么樣的比例，輸出“0”電平都是零。單溝道MOS門電路.因此可以使和的W/L相同，并取較大的數值。當輸出電平由“0”變?yōu)椤?span>1”時，負載電容可以通過充電，當輸出電平由“1”變?yōu)椤?”時，負載電容可以通過放電。如和的W/L較大而且相同，則負載電容的充放電時間將會很短。所以，這種電絡能以較快的速度驅動較大的負載電容。由于和在脈沖條件下輪流工作，所以稱為反相推挽輸出級。

單溝道MOS門電路

如果要使輸出級不起倒相作用，可以把電路結構改成圖2-64（b）的形式。其工作原理與反相推挽輸出級完全一樣。

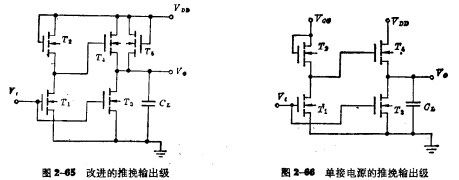

上述輸出級電路雖然能夠增大驅動能力，并且輸出的“0”電平接近0V，但它輸出“1”電平的數值較小。對于圖2-64（a）的電路來說，當輸入為“0”電平時，截止，的柵極電壓為。因為柵源電壓大于時才能導通，所以輸出“1”電平應是為了提高輸出高電平的數值，可以將上述電路進行改進。一種方法是在圖2-64（a）電路的上，并聯一只小跨導的管（如圖2-65所示），這只管子的寬長比，可以做得比飽和負載管還要小。這樣，依靠提供較大的充電電流，依靠提高輸出高電平的數值。
