MOS J-K管觸發器工作原理及設計考慮詳解分析

MOS J-K 觸發器工作原理

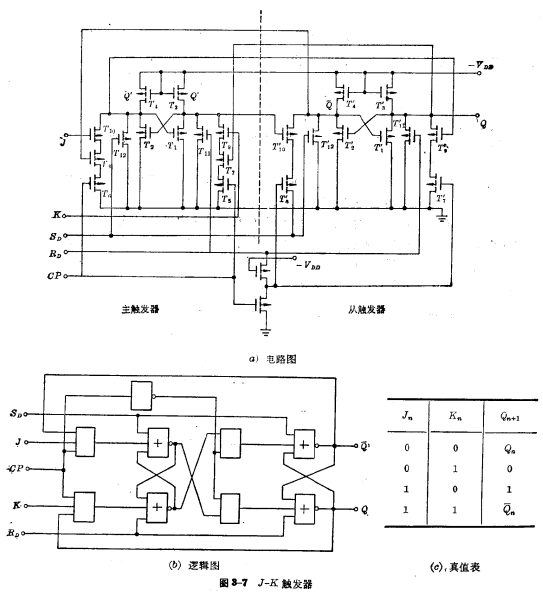

在上述主從R-S觸發器的基礎上，再作些改進，就構成如圖3-7的J-K盡觸發器。MOS J-K管觸發器

J-K觸發器也包括主觸發器和從觸發器，但區別于一般R-S主從觸發器。它的特點是：從觸發器的兩個輸出端Q和，分別引回到管的柵極，并由原來R-S觸發器的S端改為J輸入端，R輸入端改為K輸入端。因此在J-K觸發器里，不僅從觸發器要受到主觸發器的控制，而主觸發器也要受到從觸發器的控制。MOS J-K管觸發器這樣改進以后，J-K觸發器就比R-S觸發器具有更完備的邏輯功能。下面進一步討論它的工作原理。

當時鐘脈沖由“1”變成“0”（即由“0”變成“1”）時，主觸發器的狀態不變，從觸發器變成與主觸發器相同的狀態。當時鐘脈沖由“0”變成“1”時，從觸發器的狀態不變。主從觸發器的狀態變化可以分成以下四種不同的情況來討論（參閱圖3-7（a）真值表）。

①J、K兩個輸入端都是“0”。這時都截止，把輸出端和對地的通道截斷，所以主觸發器的狀態不變。MOS J-K管觸發器，當時鐘脈沖由“1”變成“0”，從觸發器的狀態也不變。例如原狀態為“0”（主觸發器和從觸發器都為“0”），當時，主觸發器的“0”傳給從觸發器，所以，從觸發器的狀態仍然是“0”。

②J和k兩個輸入端都是“1”。這時都導通。由于的柵極是接從觸發器的輸出端的和的，所以總有一個導通。假如原狀態為“0”，即，則截止，導通。當時鐘脈沖由“0”變到“1”時，導通。于是一路全導通，而一路不導通。這樣就使導通的一路輸出端由“1”變到“0”，由“0”變到“1”，主觸發器就完成了一次翻轉。當時鐘脈沖由“1”變到“0”時，從觸發器也跟著翻轉一次。

③。這時截止，導通，這又可分兩種情況來分析。如果原來主觸發器處于“1”狀態，從觸發器也跟著處于“1”狀態，使截止而導通，這樣和礦對地的通道都被載斷，當時鐘脈沖由“0”變成“1”時，主觸發器保持“1”狀態；如果原來主觸發器處于“0”狀態，從觸發器也跟著處于“0”狀態，則導通，而截止。當時鐘脈沖由“0”變成“1”時，一路對地導通，使主觸發器變成“1”狀態。總之，不管原來的狀態是什么，時鐘脈沖由“0”變成“1”以后，主觸發器都會處于“1”狀態，當時鐘脈沖由“1”變成“0”時，從觸發器也跟著變成“1”狀態。

④。根據類似的分析，不管觸發器原來處于什么狀態，時鐘脈沖由“0”變成“1”以后，主觸發器會處于“0”狀態。

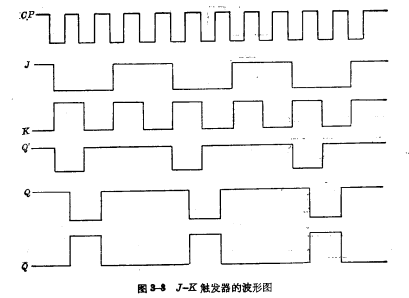

圖8-8是J-K觸發器的波形圖，圖中和代表輸出電平（即從觸發器的輸出電平），為了明白來見，還畫出了主觸發器一個輸出端的電平。MOS J-K管觸發器，由圖可見，從觸發器總是跟著主觸發器變化，只不過在時間上延遲一些，因為主觸發器的變化發生在由“0”變成“1”時，而從觸發器的變化發生在由“1”變成“0”時。

主從R-S觸發器當輸入端R和S都是“1”時，它的輸出狀態是不確定的，而J-K盡觸發器克服了這一缺點，不管輸入端J和K區有什么樣的電平，它的輸出狀態都是確定的。J-K觸發器的功能比較完善，所以用途較廣。例如當輸入端J和K都是“1”時，觸發器翻轉一次，因此可以作為計數器用。
