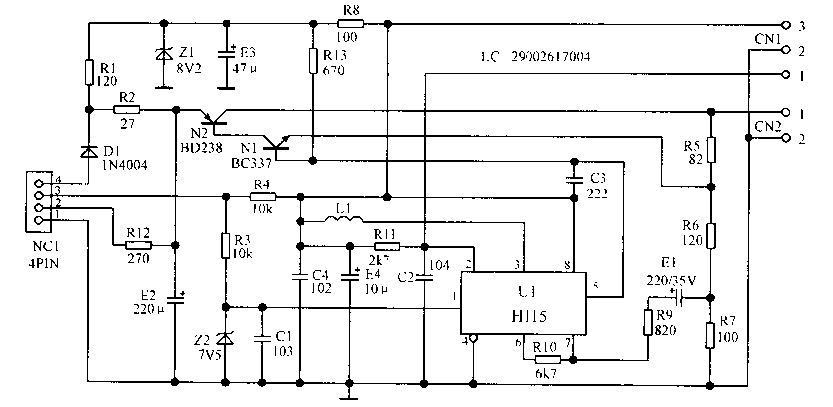

 輕型客車?yán)锍瘫黼娐?nbsp;

   該表與時速表是電于、機械、體化組合新型儀表。機車速度探測機構輸出的脈沖信號，由N(送入組合儀表，在組合儀表內經過以[1為核心的電子信號處理系統處理后，驅動電磁儀表顯示出里程和時速

輕型客車的里程表電路通常包括以下幾個組成部分：

1. 傳感器：傳感器通常安裝在車輛的傳動系統中，以偵測車輛運動。常見的傳感器類型有電磁感應式傳感器和霍爾效應傳感器。傳感器通過感知車輛傳動軸的旋轉，將旋轉運動轉換為電信號。

2. 脈沖計數器：傳感器輸出的電信號被接入一個脈沖計數器電路。脈沖計數器負責計算傳感器每次輸出的脈沖信號，并累加這些脈沖信號的數量，以測量車輛的運行距離。

3. 顯示單元：脈沖計數器的輸出信號將被傳送到顯示單元，用于顯示車輛的行駛里程數。顯示單元通常采用液晶顯示屏或數字顯示器，以提供清晰可讀的數字顯示。

4. 供電電路：里程表電路還需要供電以保持正常運行。通常，里程表電路會從車輛的電源系統中獲得電力，如車輛電池供電或直接連接到車輛的電路中。
