在電源設計和驅動電路中，MOS管扮演著關鍵角色，因其開關特性而被廣泛使用。無論是N型還是P型MOS管，其工作原理都基于柵極電壓控制漏極電流的原理。MOS管作為壓控器件，通過柵極電壓調整其特性，避免了像三極管開關時的電荷存儲效應，因此在開關應用中，MOS管的響應速度比三極管更快。其基本工作原理如圖1所示。

圖1 MOS管的工作原理

在開關電源中，我們常見的是MOS管的漏極開路電路，如圖2所示，這種電路使得負載不受負載電壓影響，能實現理想的開關功能。然而，MOS管在開關電源中的應用需要它周期性地導通和關斷，如在DC-DC電源的降壓轉換器中，MOS管通過交替存儲和釋放能量，頻率越高，磁性元件的尺寸可減小。

電路設計是影響MOS管發熱的一個重要因素，如果設計不當，如MOS管工作在非開關狀態，特別是N-MOS和P-MOS所需的柵極電壓偏差較大，可能導致功率消耗和發熱。此外，頻率過高或散熱不足也會導致MOS管發熱增加。正常工作時，MOS管的最小傳導損耗是我們關注的重點，RDS(ON)參數對此有直接影響，它與柵極電壓和通過的電流有關。

選擇合適的MOS管，充分考慮其功率等級和內阻，以避免開關阻抗過大，也能有效防止過熱。總的來說，MOS管的散熱設計、電路設計和選型都是確保其在開關應用中穩定運行、減少發熱的關鍵要素。

擴展資料

mos管是金屬—氧化物—半導體(semiconductor)場效應晶體管，或者稱是金屬—絕緣體(insulator)—半導體。MOS管的source和drain是可以對調的，他們都是在P型backgate中形成的N型區。在多數情況下，這個兩個區是一樣的，即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。

小電流mos管發熱分析

mos管，做電源設計，或者做驅動方面的電路，難免要用到MOS管。MOS管有很多種類，也有很多作用。做電源或者驅動的使用，當然就是用它的開關作用。

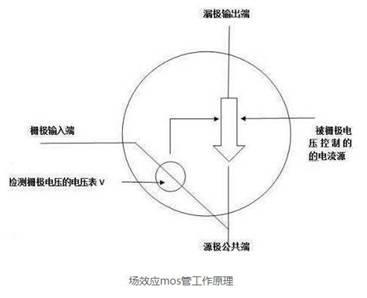

無論N型或者P型MOS管，其工作原理本質是一樣的。MOS管是由加在輸入端柵極的電壓來控制輸出端漏極的電流。MOS管是壓控器件它通過加在柵極上的電壓控制器件的特性，不會發生像三極管做開關時的因基極電流引起的電荷存儲效應，因此在開關應用中，MOS管的開關速度應該比三極管快。其主要原理如圖：

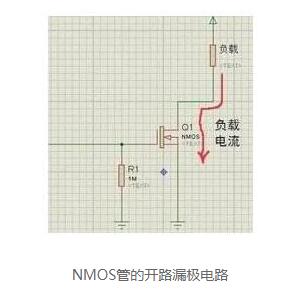

在開關電源中常用MOS管的漏極開路電路，如圖2漏極原封不動地接負載，叫開路漏極，開路漏極電路中不管負載接多高的電壓，都能夠接通和關斷負載電流。是理想的模擬開關器件。這就是MOS管做開關器件的原理。當然MOS管做開關使用的電路形式比較多了。

在開關電源應用方面，這種應用需要MOS管定期導通和關斷。比如，DC-DC電源中常用的基本降壓轉換器依賴兩個MOS管來執行開關功能，這些開關交替在電感里存儲能量，然后把能量釋放給負載。我們常選擇數百kHz乃至1MHz以上的頻率，因?yàn)轭l率越高，磁性元件可以更小更輕。在正常工作期間，MOS管只相當于一個導體。因此，我們電路或者電源設計人員很關心的是MOS的很小傳導損耗。

我們經?？碝OS管的PDF參數，MOS管制造商采用RDS（ON）參數來定義導通阻抗，對開關應用來說，RDS（ON）也是很重要的器件特性。數據手冊定義RDS（ON）與柵極（或驅動）電壓VGS以及流經開關的電流有關，但對于充分的柵極驅動，RDS（ON）是一個相對靜態參數。一直處于導通的MOS管很容易發熱。另外，慢慢升高的結溫也會導致RDS（ON）的增加。MOS管數據手冊規定了熱阻抗參數，其定義為MOS管封裝的半導體結散熱能力。RθJC的很簡單的定義是結到管殼的熱阻抗。
