場效應管可以分成兩大類：一類是結型場效應管(JFET)，

                                      一類是絕緣柵場效應管(MOSFET)。

　　MOS管種類

　　MOS管共有3個腳，柵極G，漏極D，源極S，通常情況下，MOS管的襯底是跟S極在管子內部是連接在一起的，而且，MOS管的D極和S極之間一般會有一個寄生二極管，所以，你見到的MOS管的符號通常是畫成下面這樣的。

　　MOS管符號

　　仔細觀察的朋友可以發現，無論是N溝道還是P溝道，寄生二極管的方向總是跟箭頭的方向是一致的。其實在一般使用中，更多是使用N溝道增強型或者P溝道增強型MOS管，耗盡型的管子是比較少使用到的。那么，如何使用MOS管做電子開關?比如用來驅動LED?先來兩個圖。

　　MOS管簡單應用

　　一般認為MOS管導通是不需要電流，只要UGS提供一定的電壓就可以導通了。對于N溝道增強型的MOS管，當UGS大于一定值時就會導通，這里所說的“一定值”是指開啟電壓UGS(th)，N溝道增強型UGS(th)一般是2~4V之間。

　　對于P溝道增強型的MOS管，當UGS小于一定值時就會導通，P溝道增強型UGS(th)一般是-2~-4V之間。

　　如果UGS達不到相應的電壓值，MOS就無法導通，所以說MOS管是電壓控制型元件?？赡軙信笥褑?，電路圖中的電阻Rgs有什么作用?

　　是這樣的，在MOS管內部結構里，G極與D極、S極實際上是有一層絕緣層二氧化硅進行隔離的，這就相當于存在一個電容器。

一、認識米勒電容
如圖，MOS管內部有寄生電容Cgs，Cgd，Cds。因為寄生電容的存在，所以給柵極電壓的過程就是給電容充電的過程。

其中：

輸入電容Ciss=Cgs+Cgd，
輸出電容Coss=Cgd+Cds，
反向傳輸電容Crss=Cgd，也叫米勒電容。

然而，這三個等效電容是構成串并聯組合關系，它們并不是獨立的，而是相互影響，其中一個關鍵電容就是米勒電容Cgd。這個電容不是恒定的，它隨著柵極和漏極間電壓變化而迅速變化，同時會影響柵極和源極電容的充電。

二、理解米勒效應

米勒效應是指MOS管g、d的極間電容Crss在開關動作期間引起的瞬態效應。

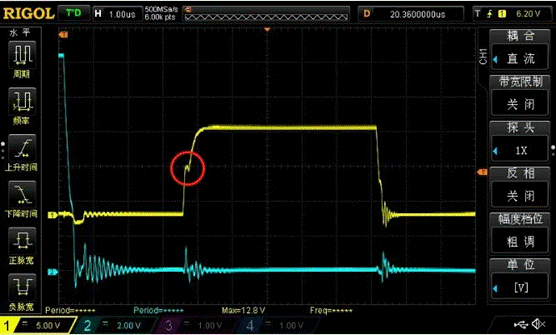

可以看成是一個電容的負反饋。在驅動前，Crss上是高電壓，當驅動波形上升到閾值電壓時，MOS管導通，d極電壓急劇下降，通過Crss拉低g腳驅動電壓，如果驅動功率不足，將在驅動波形的上升沿閾值電壓附近留下一個階梯，如下圖。

有時甚至?xí)幸粋€下降尖峰趨勢平臺，而這個平臺增加了MOS管的導通時間，造成了我們通常所說的導通損耗。

三、MOS管的開通過程

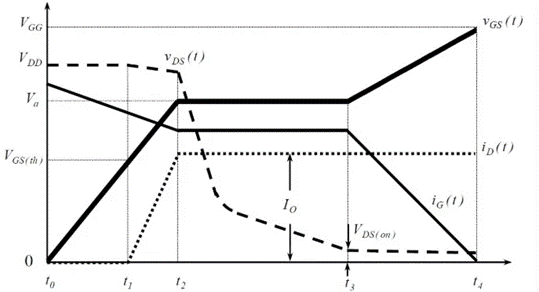

①t0—t1階段

這個過程中，驅動電流ig為Cgs充電，Vgs上升，Vds和Id保持不變。一直到t1時刻，Vgs上升到閾值開啟電壓Vg(th)。在t1時刻以前，MOS處于截止區。

②t1—t2階段

t1時刻，MOS管就要開始導通了，也就標志著Id要開始上升了。這個時間段內驅動電流仍然是為Cgs充電，Id逐漸上升，在上升的過程中Vds會稍微有一些下降，這是因為下降的di/dt在雜散電感上面形成一些壓降。

從t1時刻開始，MOS進入了飽和區。在飽和有轉移特性：Id=Vgs*Gm。其中Gm是跨導，只要Id不變Vgs就不變。Id在上升到最大值以后，而此時又處于飽和區，所以Vgs就會維持不變。

③t2—t3階段

從t2時刻開始，進入米勒平臺時期，米勒平臺就是Vgs在一段時間幾乎維持不動的一個平臺。此時漏電流Id最大。且Vgs的驅動電流轉移給Cgd充電，Vgs出現了米勒平臺，Vgs電壓維持不變，然后Vds就開始下降了。

④t3~t4階段

當米勒電容Cgd充滿
電時，Vgs電壓繼續上升，直至MOS管完全導通。

以上是MOS管開通的四個過程。

所以在米勒平臺，是Cgd充電的過程，這時候Vgs變化很小，當Cgd和Cgs處在同等水平時，Vgs才開始繼續上升。

四、米勒效應能避免嗎？

由上面的分析可以看出米勒平臺是有害的，造成開啟延時，導致?lián)p耗嚴重。但因為MOS管的制造工藝，一定會產生Cgd，也就是米勒電容一定會存在，所以米勒效應不能避免。

目前減小 MOS 管米勒效應的措施如下：

1. 提高驅動電壓或者減小驅動電阻，目的是增大驅動電流，快速充電。但是可能因為寄生電感帶來震蕩問題；
2.ZVS 零電壓開關技術是可以消除米勒效應的，即在 Vds 為 0 時開啟溝道，在大功率應用時較多。
